10 июня 2025 г. Вниманию руководителя
Коммерческое предложение
Компания «Вершина» готова поставить в Ваш адрес полнокомплектную стационарную асфальтосмесительную установку РТ-60 (Б/У) производительностью 60 т/ч для работы на жидком топливе, с микропроцессорной системой управления (МСУ), с четырехфракционным Агрегатом сортировки, с комбинированной системой пылеочистки (сухая и мокрая).
Краткая смета расходов по приобретению асфальтосмесительной установки РТ-60
в вышеуказанной комплектации:
№ |
Наименование | Стоимость с НДС |
1 | Асфальтосмесительная установка РТ-60 (Б/У) |
6 500 000,00 |
2 | Работы по демонтажу Асфальтосмесительной установки РТ-60 | 534 000,00 |
3 | Командировочные расходы специалистов по демонтажу | 290 966,40 |
4 | Командировочные расходы специалистов по монтажу | 409 483,20 |
5 | Работы по монтажу Асфальтосмесительной установки РТ-60 | 2 526 000,00 |
6 | Работы по подготовке, демонтажу и монтажу кабельной продукции, подключению системы управления Асфальтосмесительной установки РТ-60 | 1 023 345,00 |
7 | Расходные материалы для монтажа | 450 000,00 |
|
Итого с НДС-20% | 11 733 794,60 |
Стоимость асфальтосмесительной установки составляет: 11 733 794 (Одиннадцать миллионов семьсот тридцать три тысячи семьсот девяносто четыре) рубля 60 копеек, в т.ч. НДС – 20%.
1. Условия оплаты:
- 50 % Предоплата в течение 5 (Пяти) рабочих дней с даты подписания Договора поставки;
|
- 40 % Оплата в течение 5 (Пяти) рабочих дней с даты письменного уведомления о готовности завода к отгрузке.
- 10% Оплата в течение 5 (Пяти) рабочих дней с даты подписания акта выполненных работ.
|
2. Условия поставки и сроки отгрузки: Завод отгружается в течение 20 (Двадцати) рабочих дней с даты поступления предоплаты на расчетный счет Поставщика и при условии выполнения п. 1 настоящего предложения.
3. Срок гарантии: 12 месяцев с момента подписания акта выполненных работ. Гарантия предоставляется при условии монтажа асфальтосмесительной установки специалистами ООО «Вершина».
Коммерческое предложение действительно в течение 30 календарных дней.
Приложение №1 – Состав асфальтосмесительной установки РТ
Приложение № 2 – Микропроцессорная система управления (МСУ)
С уважением,
Директор В.Ю. Суховерхов
Приложение №1
Состав асфальтосмесительной установки РТ-60
№ |
Наименование показателя | Значение |
АГРЕГАТ ПИТАНИЯ |
1 | Количество Блоков загрузочных, шт |
4 |
2 | Вместимость Блоков загрузочных, м³ |
8 |
3 | Высота загрузки в Блок. м |
2,8 |
4 | Ширина загрузки Блока, м |
2,89 |
5 | Питатель Блока загрузочного, тип Количество, шт Ширина ленты, мм Мощность привода, кВт |
Объемный, ленточный, регулируемый 4 650 1,1 |
6 | Конвейер горизонтальный, тип Производительность, т/ч Мощность привода, кВт Ширина ленты, мм |
Ленточный желобчатый 130 3 500 |
КОНВЕЙЕР НАКЛОННЫЙ |
7 | Тип Производительность, т/ч Мощность привода, кВт Ширина ленты, мм Угол наклона, град. |
Ленточный желобчатый 130 4 500 11 |
СУШИЛЬНЫЙ АГРЕГАТ |
Установка сушильного барабана |
8 | Тип |
Барабанный, непрерывного действия, с противоточной системой сушки |
9 | Установочная мощность электродвигателей |
Не более 65 кВт |
10 | Размеры сушильного барабана, мм |
Ø 5600*1400 |
11 | Привод сушильного барабана |
Мотор-редуктор 11 кВт |
12 | Горелка Вид топлива Мощность горелки, кВт Мощность вентилятора, кВт |
Мазут, нефть 3.2 15 |
13 | Емкость топливная, м³ |
13 |
СИСТЕМА ПЫЛЕОЧИСТКИ |
14 | Тип |
Комбинированный |
15 | Первая ступень очистки Количество циклонов Эффективность фильтрования, % |
Сухая, на базе циклонов СЦН-40 4 92-98 |
16 | Вторая система очистки Эффективность пылеулавливания % Удельное орошение. л/м3 |
Мокрая, Барботажная камера 95 0,8 |
17 | Дымосос, кВт |
30 |
18 | Компрессор воздушный, тип |
Поршневой, 5,5 кВт |
19 | Пневматика, марка |
Camozzi |
АГРЕГАТ СМЕСИТЕЛЬНЫЙ |
21 | Тип агрегата |
Со смесителем периодического действия |
22 | Компоновка оборудования |
Башенная |
23 | Напряжение, В |
380 В |
24 | Элеватор |
Цепной, вертикальный с сомкнутыми ковшами, гравитационной выгрузки |
25 | Блок грохота, количество фракций Привод блока грохота |
4 3 кВт |
26 | Площадь просеивания, м2 |
7,85 м2 |
27 | Бункер горячих каменных материалов, м2 |
13,8 м2 |
28 | Смеситель, тип Замес в смесителе, кг |
Двухвальный, лопастной; 820 кг |
29 | Мощность двигателя привода смесителя, кВт |
37 кВт |
30 | Производительность, т/ч |
Номинальная: при влажности исходных материалов (песка и щебня) до 5% - 60 т/час; до 3% - 64 т/час |
АГРЕГАТ МИНЕРАЛЬНОГО ПОРОШКА |
31 | Емкость минерального порошка, м3 |
10 м3 |
32 | Шнек минерального порошка, шт |
1 |
33 | Дозатор минерального порошка |
На тензодатчиках |
БИТУМНОЕ ХОЗЯЙСТВО |
34 | Емкость битумная, тип Объём, м3 Количество, шт |
Утепленная с электроподогревом (горизонтальная) 10 м3 1 |
35 | Битумопровод, тип |
Утепленный с маслоподогревом |
КАБИНА УПРАВЛЕНИЯ |
36 | Кабина управления, шт |
1 |
37 |
Размеры, мм | 2200х2200х3000 |

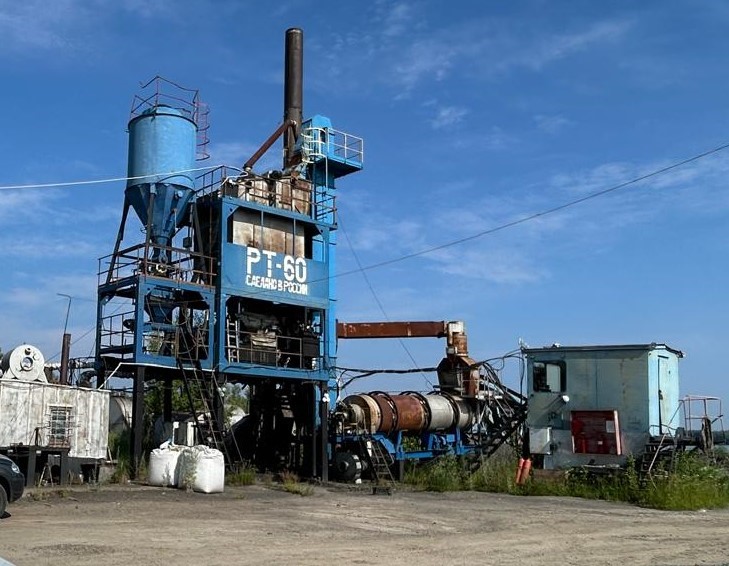

Фото 1. Асфальтосмесительная установка РТ-60
Приложение № 2
Система управления ВД-05.SE в предлагаемой базовой конфигурации программы и комплектации контроллера и портов ввода/вывода обеспечивает:
- приготовление асфальтовой смеси в автоматическом, полуавтоматическом и ручном режимах с отображением информации технологического процесса ее приготовления на экране монитора 21,5” c HD разрешением 1920x1080;
- тензометрическое дозирование фракций каменных материалов с оперативным заданием очередности дозирования фракций;
- тензометрическое дозирование битума;
- автоматическую градуировку весовых дозаторов (не требуется наличие эталонных грузов большого веса и проведение ежегодной градуировки или градуировки после ремонта весов);
- управление тремя вибраторами питателей предварительного дозирования;
- измерение температуры горячего материала;
- переключение на импульсное дозированное досыпание фракций каменного материала до плановых значений;
- автоматическое управление процессом:
- дозирования компонентов асфальтовой смеси;
- перемешивания компонентов асфальтовой смеси в смесителе;
- выгрузки готовой асфальтовой смеси из смесителя.
- автоматическое приготовление заданного количества асфальтовой смеси;
- приготовление асфальтовой смеси как с программы управления, так и с пульта оператора;
- контроль состояния управляемых исполнительных механизмов;
- автоматическая архивация всех замесов асфальтовой смеси;
- заполнение «паспорт-накладная» на каждую загружаемую машину;
- составление сводок посуточно или за выбранный промежуток времени отгруженной асфальтовой смеси с сортировкой по организациям, маркам смеси, номерам автомобилей и т.д.
Дозирование каменных материалов, битума и минерального порошка построено на алгоритме определения скорости набора (налива) фракций и настройки времени опережения закрывания затворов (крана).
2. Перечень поставляемого оборудования для ВД-05.SE в базовой комплектации:
- Компьютер с программным обеспечением;
- Шкаф управления ШУ-16.16.08.00-SE УХЛ4.1 со степенью защиты IP65 в составе: промышленный контроллер Modicon (Schneider Electric) с модулями ввода-вывода; блоки питания; промежуточные реле; внутришкафная электрическая коммутация.
- Шкаф весовых контроллеров ШВК-05.E.SEN-УХЛ2.1;
- Монитор, клавиатура, мышь;
- Бесперебойный источник питания;
- Комплект для переоборудования дозатора каменных материалов;
- Комплект для перевода дозатора битума на весовое тензометрическое дозирование;
- Датчики температуры в комплекте с монтажным стаканом – 1 шт.;
- Датчики положения бесконтактные в комплекте с узлом крепления – 10 шт.;
- Комплект сигнальных, слаботочных кабелей и коммутационных изделий.
- Техническая и эксплуатационная документация.
