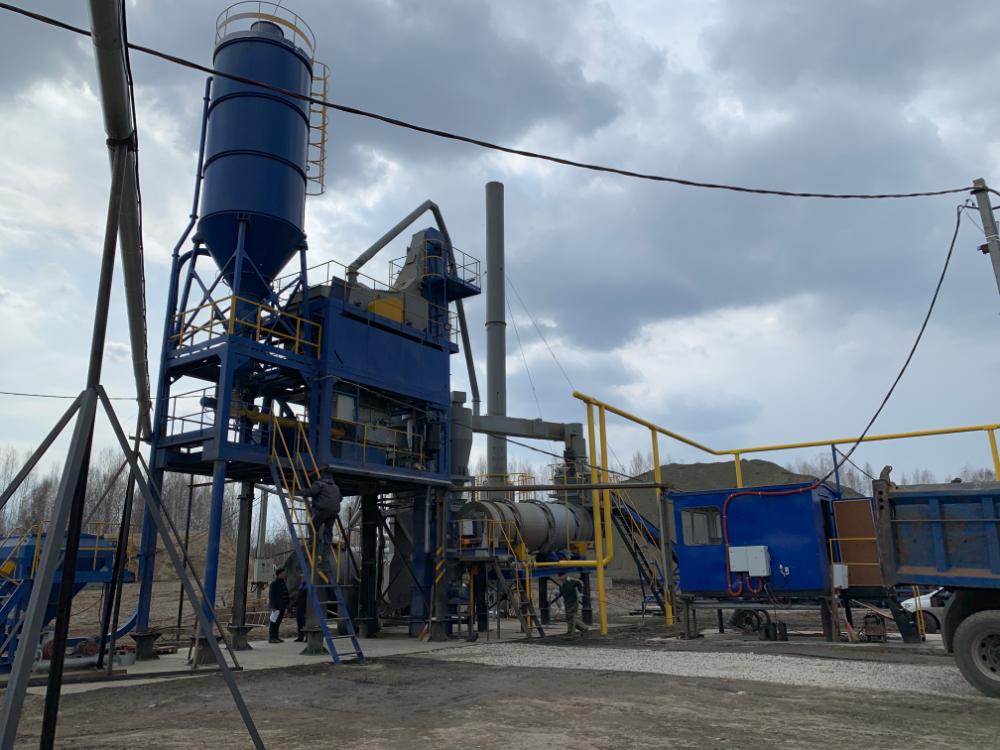

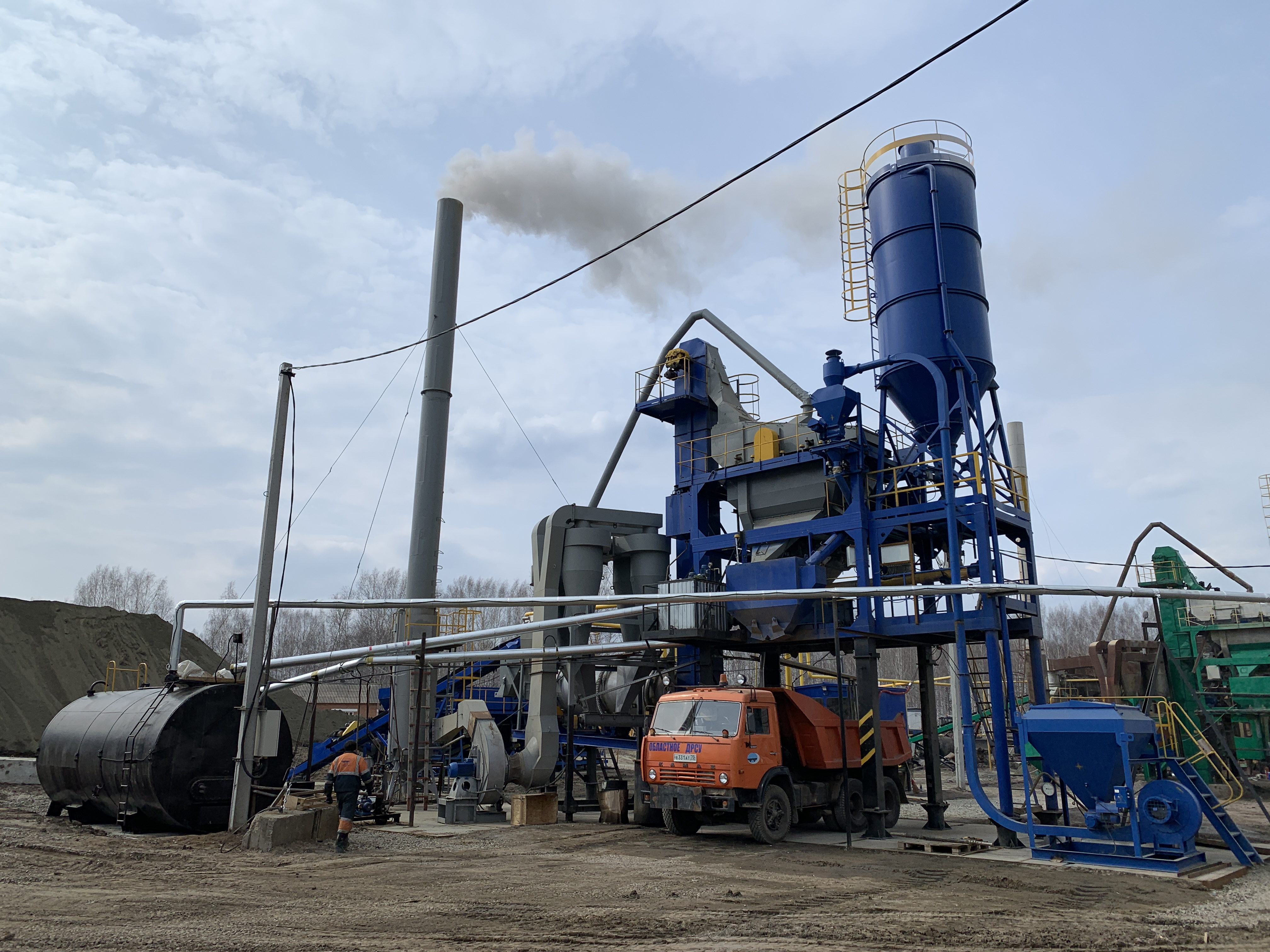

Асфальтосмесительная установка РДМ-60

СОСТАВ АСФАЛЬТОСМЕСИТЕЛЬНОЙ УСТАНОВКИ РДМ-60

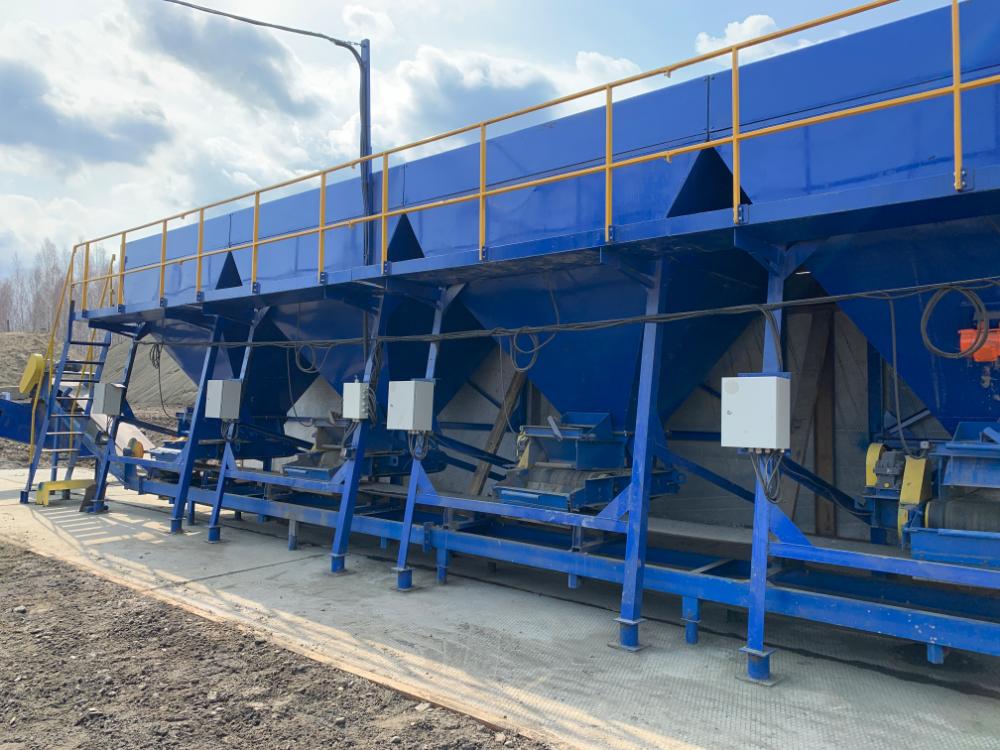

Агрегат питания

Количество бункеров, шт

4 (5- опция)

Вместимость одного бункера, м³

8

Высота загрузки в бункер, м³

2,8

Ширина загрузки бункера, м

2,83

Наклонный конвейер

Тип

Ленточный, желобчатый

Расстояние между осями барабанов,м

7,75

Диаметр приводного барабана, мм

273

Диаметр натяжного   барабана, мм

217

Ширина ленты, м

 0,5

Угол наклона, град.

18

Мощность двигателя привода, кВт

4

Скорость ленты, м/с

1,6

Производительность при насыпной массе

1,4 т/м³, т/ч

112

Сушильный агрегат

Тип агрегата

Барабанный, непрерывного действия, с противоточной системой сушки

Максимальная температура нагрева материала, К (°С)

513 (240)

Установленная мощность электродвигателей, кВт, не более

95

Размеры сушильного барабана, м:

1,4

5,6

3,5

Частота вращения сушильного барабана, с^-1 (об/мин.)

0,18 (11)

Управление работой горелки

Дистанционное и автоматическое

Вид топлива

Мазут М100 / Топливо дизельное Л-0,1-40 ГОСТ 305-92 или ДСТУ 3868-99

Удельный расход условного топлива, кг/т

13

Высота дымовой трубы, м

9

Диаметр дымовой трубы, м

0,793

Газоочистное оборудование

Тип пылеулавливающего устройства

Комбинированный: сухой и мокрый

Предварительная ступень очистки:

Прямоточный циклон

35….45

Первая ступень очистки:

-тип

-количество циклонов

-эффективность пылеулавливания,%

Группа циклонов СЦН-40

4

92-98

Вторая ступень очистки:

-тип

-эффективность пылеулавливания,%

-удельное орошение, л/м³

Скруббер «Вентури»

95

0,5-0,7

Насос подачи воды:

-тип

-производительность, м³/ч

-мощность двигателя привода, кВт

КМ 50-32

12,5

2,2

 Установка рукавного фильтра (Опция)

Производительность по очищаемому
 газу, м³/ч, не более

Рукавный фильтр:
 - площадь поверхности фильтрования, м²
 - удельная газовая нагрузка, м³/м² ·мин,
 - количество секций, шт.
 - фильтрующие элементы, количество
 рукавов, шт:
 а) всего
 б) в одной секции
 - тип материала рукавов
 - гидравлическое сопротивление, Па,
 не более
 - температура очищаемого газа, ºС,

- температура газов на выходе
 из фильтров, ºС, не менее
 - номинальная концентрация пыли
 в очищаемом газе:
 а) на входе в фильтр, г/нм³
 б) на выходе из фильтра, мг/нм³

- способ регенерации

19000


257

1,23

7

140

20

Nomex NO/NO 501

2500 (25)

180


80

250

20

Посекционно c принудительной
 продувкой воздухом от вентилятора

Смесительный агрегат

Тип агрегата

Башенный со смесителем периодического действия

Установленная мощность двигателей, кВт, не более

41

Элеватор:
тип

производительность, т/ч
высота подъема материала, м
вместимость ковша, л
шаг ковшей, м
скорость движения цепи, м/с

Цепной, вертикальный, с сомкнутыми ковшами, гравитационной выгрузки
55
11,15
3,7
0,2
0,7

Тип смесителя

Двухвальный, лопастной

Масса одного замеса, кг

730

Время приготовления одного замеса, с

47-63

Тип грохота

Гирационный (Инерционный для 5 фракционного агрегата сортировки)

Количество сортируемых фракций

4 (5 для 5-фракционного агрегата сортировки)

Размеры фракций, мм

до 5

5-10

10-20

20-40

Вместимость бункера для горячих материалов, м³, не менее

8,3 (12 для 5-фракционного агрегата сортировки)

Вместимость бункера излишков и негабарита, м³

1,0

700
70

150
30

- битума

 наибольший (НПД)

 наименьший (НмПД)

70

20

Допускаемая погрешность взвешивания, %

±0,5

Агрегат собственной пыли (Опция)

Элеватор подачи пыли, шт

1

Бункер пыли, шт.

1

Вместимость бункера пыли, м³

23

Способ загрузки бункера

Шнеком из элеватора пыли

Дозатор пыли на тензодатчиках, шт

1

Способ подачи пыли в смеситель

Шнеком из дозатора в шнек минпорошка

Агрегат минерального порошка

Вместимость бункера агрегата минерального порошка, м³, не менее

23

Способ загрузки бункера

Пневмосредствами цементовоза или стационарного склада

Установка лопастного питателя, шт

1

Дозатор минерального порошка на тензодатчиках, шт

1

Способ подачи минерального порошка в смеситель

Шнеком из дозатора минерального порошка

Мощность привода шнека минерального порошка, кВт

4

Рабочее давление воздуха при загрузке бункера, МПа (кГс/см²)

0,1 (1)

Насосная станция теплоносителя

(Опция для нагревателя битума с жаровой трубой)

Теплоноситель:

Масло индустриальное И-20А, И-30А

ГОСТ 20799

Количество масла, заливаемого в систему, л

450

Производительность насоса при перекачи- вании теплоносителя вязкостью 0,75 см²/с,  не менее, л/с (м³/ч)

1,1 (4,0)

Установленная мощность двигателей, кВт

2,2

Битумопроводы

(от нагревателя битума к смесителю)

Условный проход битумопроводов,мм

80

Насосная установка
- количество, шт.
- тип насоса
- производительность, т/ч


2
Шестеренный
20

Установленная мощность двигателей, кВт

22

Нагреватель битума

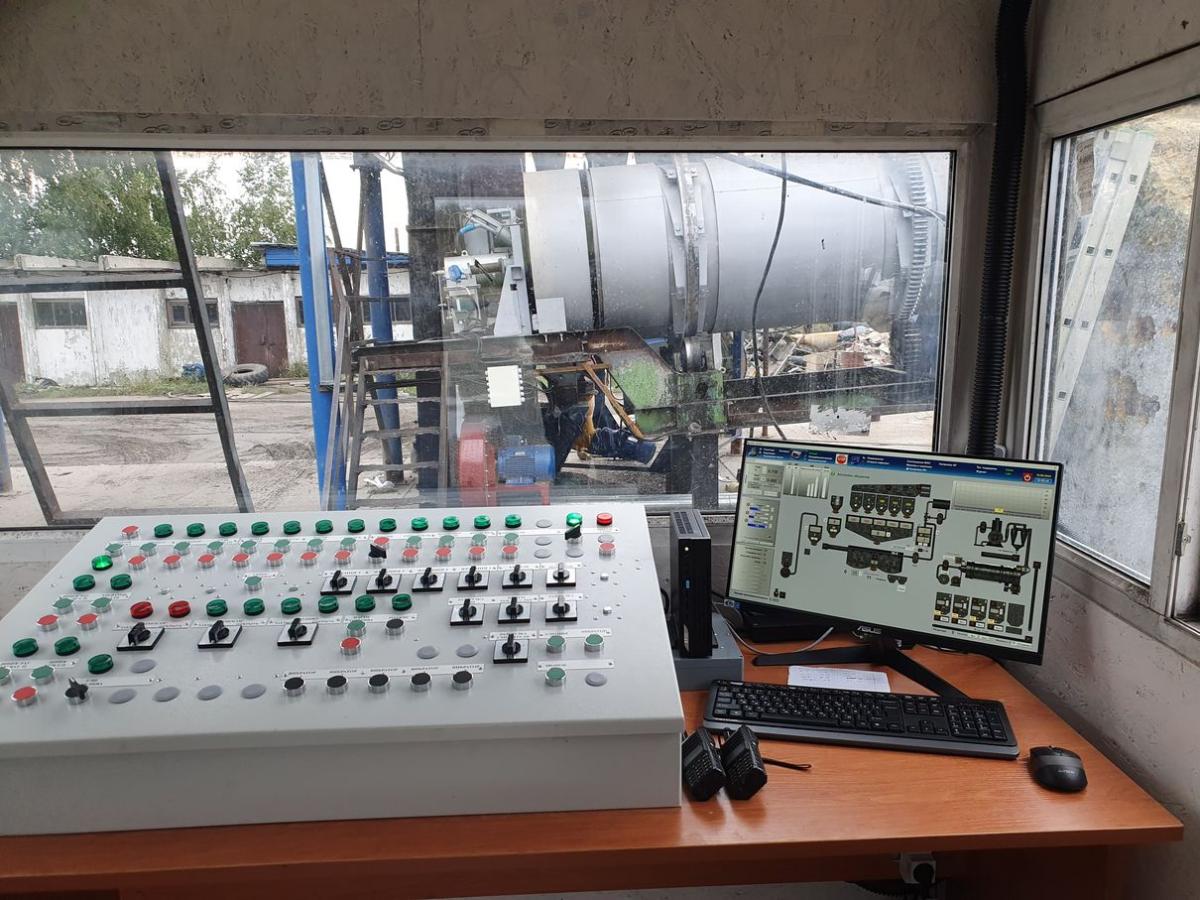

Кабина оператора

Тип

Закрытая, теплозвукоизолированная

Кондиционер воздуха, шт.

1

Внутренние габариты кабины, м, не менее

длина

ширина

высота

2,9

2,1

2,0

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РДМ-60

Наименование показателя

Значение (номинальное)

Общие данные

Напряжение при трехфазном переменном токе, В

380 ±10%

Частота тока, Гц

50    ±1%

Максимальная температура нагрева:

К (°С)

453 (180)

513 (240)

Мобильность

Перемещаемая

Способ загрузки готовой смеси в автотранспорт

Гравитационный непосредственно из-под смесительного агрегата

Способ утилизации пыли

Использование в техпроцессе, шнек утилизации

Способ нагрева битума

Электрический / Огневой (Опция)

Способ обогрева смесительной башни, битумопроводов

Электрический

Типы дозаторов: каменных материалов, битума, минерального порошка и пыли

Весовые на тензодатчиках

Тип смесителя

Принудительный периодического действия

Компановка оборудования агрегата смесительного

Башенная

Количество бункеров агрегата питания, шт.

4 (5 - опция)

Общая вместимость бункеров агрегата питания, м³, не менее

32 (40 - опция)

Тип питателей агрегата питания

Объемный, ленточный

Количество фракций дозируемого каменного материала, шт.

4 (5 - опция)

Вместимость бункера для горячих материалов, м³, не менее

8,3 (12 - для 5 фракционного агрегата сортировки )

Вместимость бункера агрегата готовой смеси, м³ (т), (при плотности смеси 1,8 т/м³), не менее

39 (70)

Максимальная масса замеса, кг, не более

760

Вместимость бункера агрегата минерального порошка, м³, не менее

23

Вместимость цистерны для битума, м³, не менее

30 (50 - опция)

Тип пылеулавливающего устройства

Комбинированный: сухой (циклоны), мокрый (скруббер Вентури)

Вид топлива

Топливо дизельное Л-0,1-40 ГОСТ 305, мазут М100 или ДСТУ 3868-99

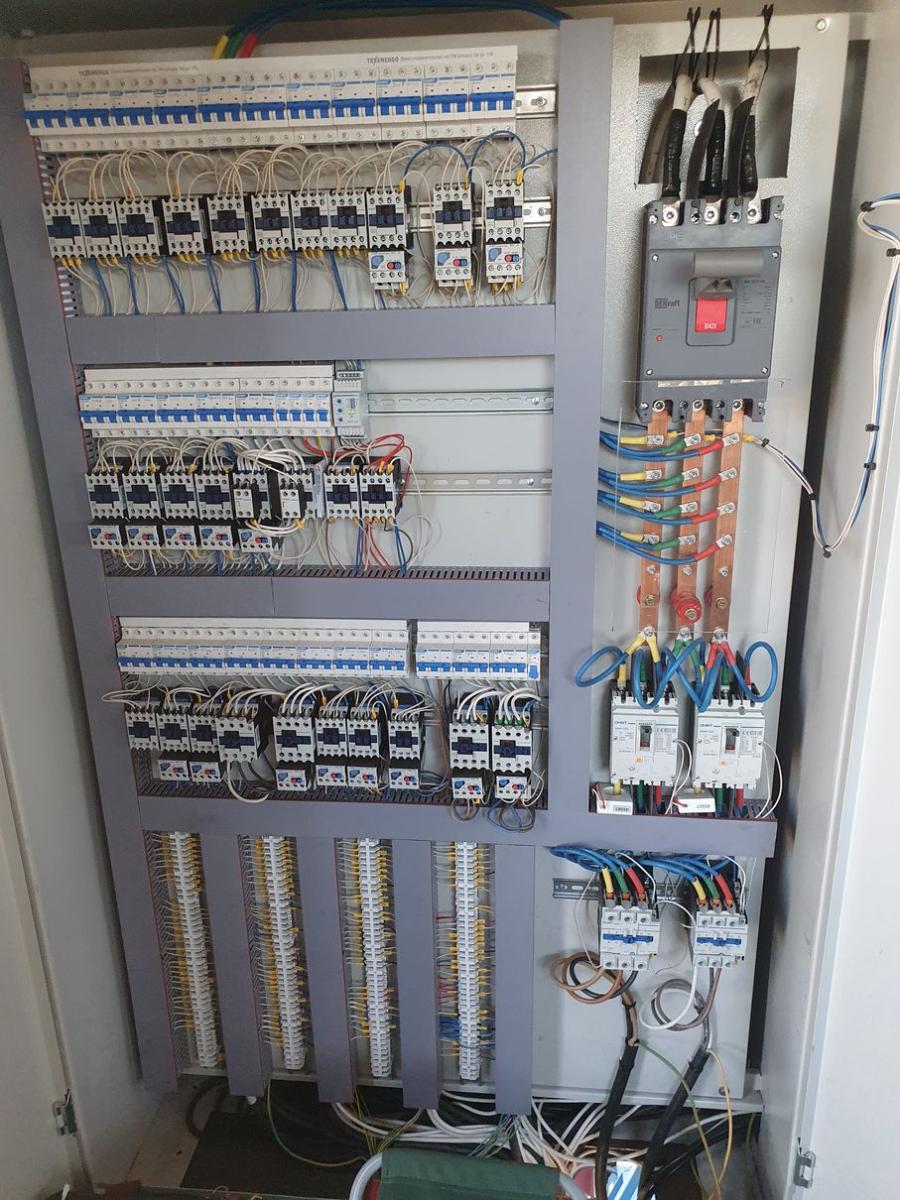

Тип управления установкой

Автоматический и дистанционный на базе микропроцессорной системы управления (МСУ)

Установленная мощность, кВт, не более

 в том числе: электродвигателей

                     электронагревателей

240

184

                               16

Масса конструктивная, т, не более

82,3 (84,5 для 5фракционного агрегата сортировки)

Габаритные размеры, м, не более:

длина

гирина

высота

34,5

32,3

17,6

Удельный расход электроэнергии, (на тонну смеси), кВт.ч/т, не более

3,34

Удельный расход условного топлива, кг/т, не более

13
