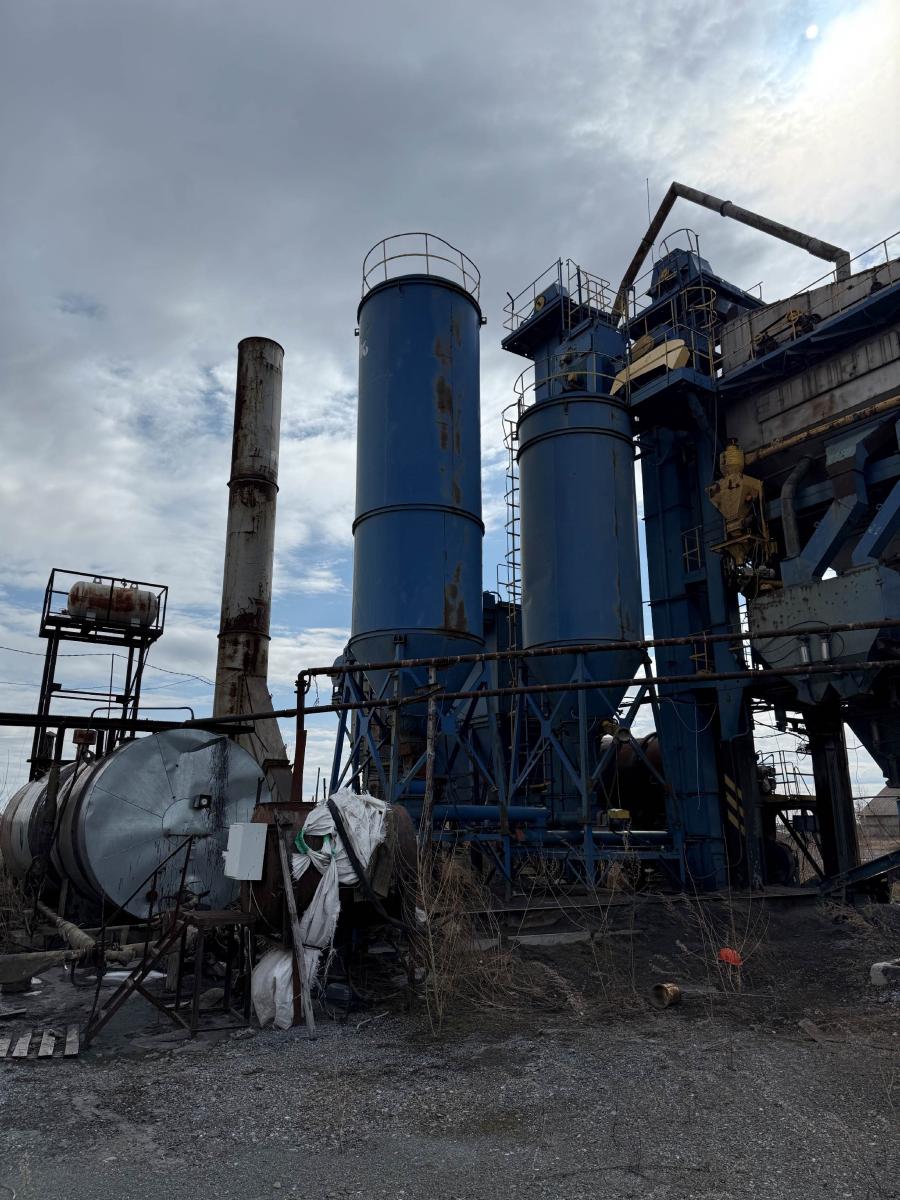

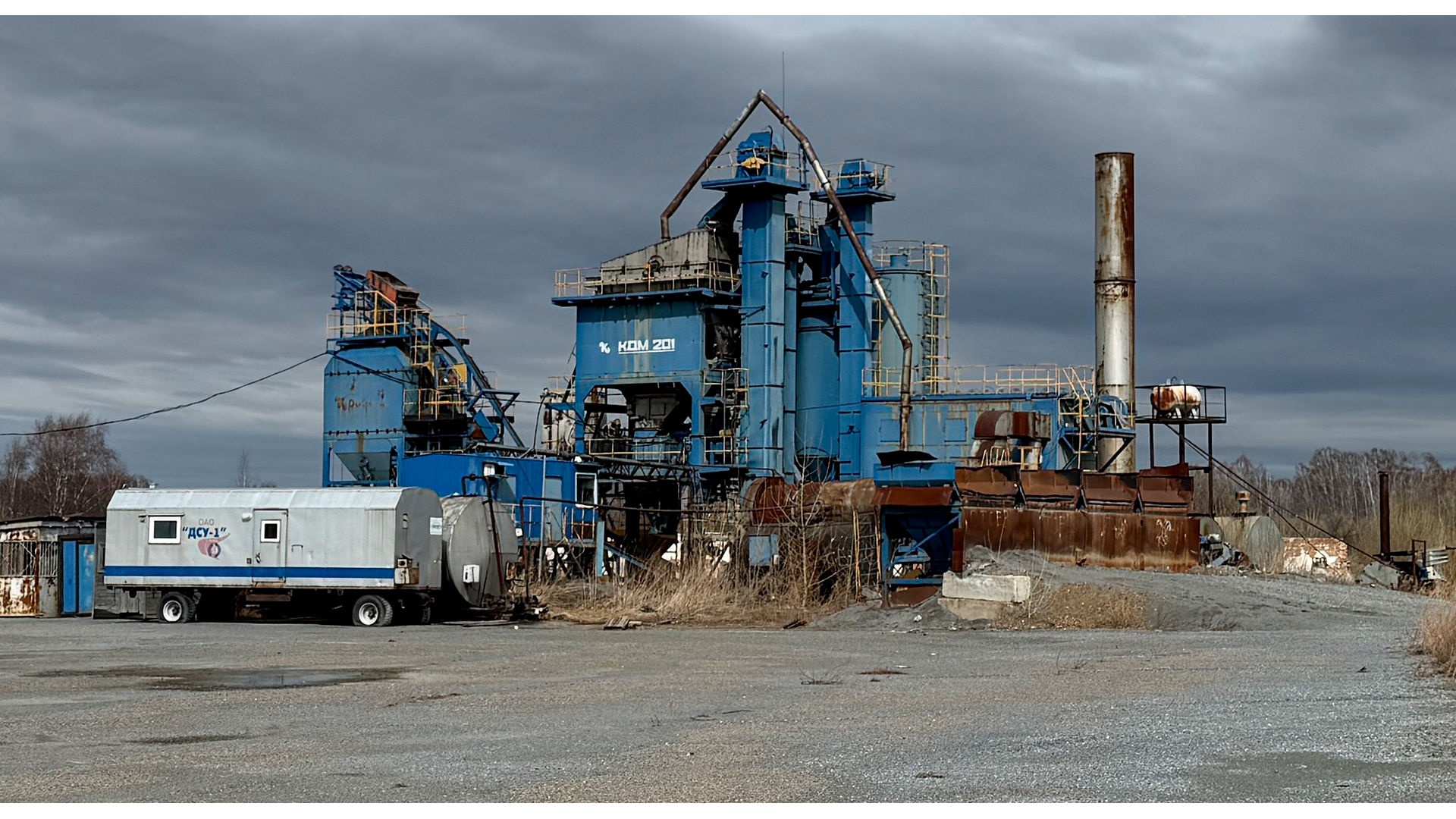

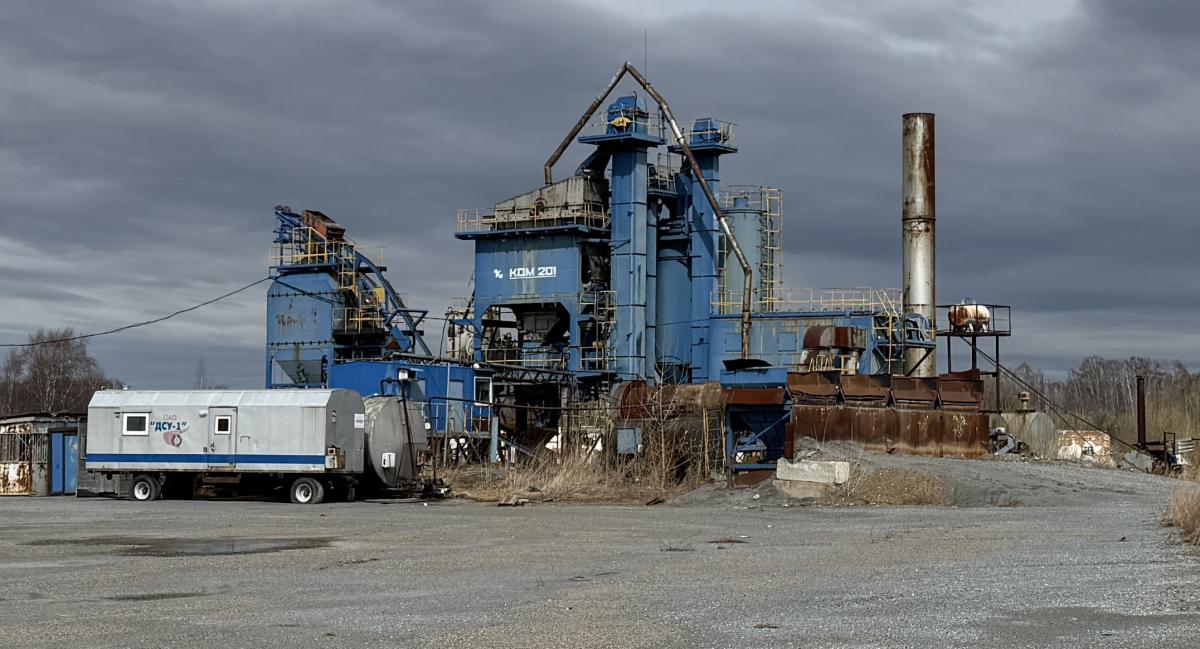

Состав Асфальтосмесительной установки КДМ 20137М
1. Агрегат питания предназначен для предварительного дозирования исходных каменных материалов (песка и щебня), в соответствии с заданной рецептурой, и подачи их на наклонный ленточный конвейер. Агрегат состоит из пяти (V общ 5x8=40) блоков с ленточными питателями и ленточного конвейера. Агрегат питания смонтирован как единый узел, собранный уже на заводе. В зоне перегрузки материала с горизонтального конвейера на наклонный установлен Виброгрохот для сбора негабарита.
2. Конвейер наклонный предназначен для перемещения каменных материалов от агрегата питания к приемному устройству сушильного барабана.

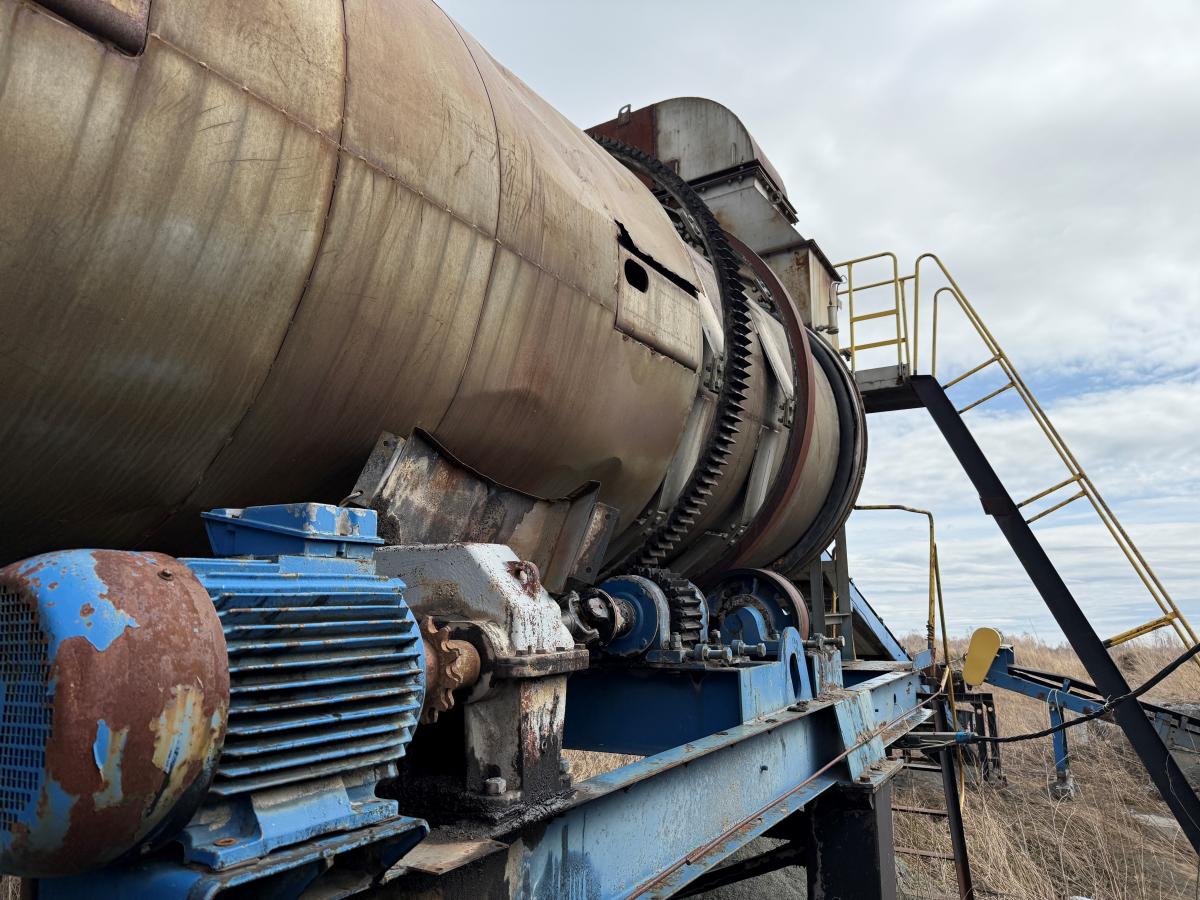

3. Сушильный агрегат предназначен для нагрева и сушки каменных материалов до состояния, обеспечивающего приготовление смеси. В состав сушильного агрегата входит: установка сушильного барабана, топочный агрегат, система пыле газоочистки из рукавных фильтров (концентрация пыли на выходе домовой трубы составляет 20мг/м3)
4. Смесительный агрегат предназначен для сортировки на 4 фракции и дозирования нагретых песка и щебня, дозирования битума, минерального порошка, приготовления асфальтобетонной смеси и выгрузки ее непосредственно в автотранспорт или в скип агрегата готовой смеси. Дозирование всех компонентов осуществляется в дозаторах на тензометрических датчиках. В состав смесительного агрегата входят: элеватор каменных материалов, элеватор минерального порошка, блок грохота с плетеными ситами и механизмом натяжения, верхний блок с горячим бункером объемом 19м³, средний блок с дозатором каменных материалов и минпорошка, нижний блок с дозатором битума и смесителем вместимостью 1500 кг смеси, бункер для готового асфальта, бункер излишков и негабарита. Дозирование всех компонентов осуществляется в дозаторах на тензометрических датчиках. Для контроля температуры готового асфальта на выходе из мешалки используется пирометрический датчик.
5. Агрегат минерального порошка предназначен для приема, хранения и выдачи минерального порошка в приемное устройство элеватора минерального порошка. В состав входит бункер (V=32,5 м³) и блок со шнеком.
6. Агрегат пыли предназначен для временного хранения пыли, подачи в смесительный агрегат, а также, при необходимости, выгрузки уловленной пыли в технологический автотранспорт для дальнейшей утилизации. В состав входит бункер (V=26 м3), блок со шнеком и элеватор пыли, а также шнек выгрузки пыли на сторону.
7. Бункер готовой смеси. Имеет четыре отсека: два отсека готовой смеси по 33.5 тонн(18м³), один отсек для разовых замесов(3.6м3) один отсек излишков и не габарита (3.45м³). Бункер теплоизолирован. Нижняя часть бункера, затворы отсеков готовой смеси и разовых замесов обогреваются электронагревателями. Контроль температуры в отсеках, а также воздушной камеры между стенками бункера и отдушкой производиться с помощью датчиков температуры. Поддерживание заданной температуры наклонных стенок бункера производиться с помощью терморегулятора.
8. Нагреватель битума приемный предназначен для нагрева битума до рабочей температуры и подачи его в расходный нагреватель битума. В состав нагревателя битума входит цистерна (V=30 м3) с автоматической горелкой и дымовой трубой, топливный бак, шкаф управления, установка насосная битумная, смонтированные на единой раме.
9. Нагреватель битума расходный предназначен для нагрева битума до рабочей температуры и подачи его в дозатор смесительного агрегата, а также для нагрева теплом битума теплоносителя, циркулирующего по тепловым «рубашкам» битумопроводов, топливопроводов и дозатора битума. В состав нагревателя битума входит цистерна (V=30 м3) с автоматической горелкой и дымовой трубой, топливный бак, шкаф управления, установка насосная битумная, насосная станция теплоносителя, смонтированные на единой раме.

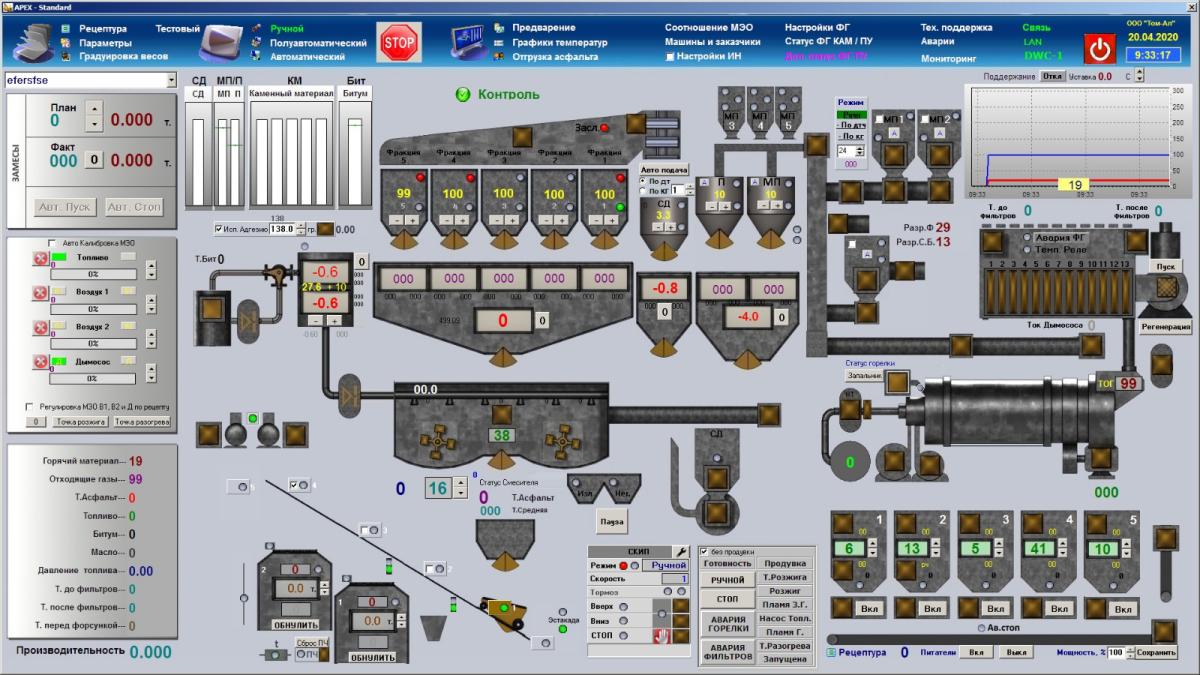

10. Кабина оператора (одноуровневая) состоит из кабины оператора и электроаппаратной. Кабина оператора является рабочим местом оператора, осуществляющего управление асфальтосмесительной установкой. В кабине оператора размещены: пульт управления, шкафы управления, кондиционер. В электроаппаратной установлены панели управления, кондиционер.
11. Разводка теплоносителя предназначена для обогрева битумных и топливных коммуникаций, смесителя, дозатора битума. Теплоноситель нагревается теплом битума, циркулируя по маслопроводу, установленному в цистерне нагревателя битума. В состав разводки теплоносителя входит насосная станция теплоносителя.
12. Топливный бак (с электрообогревом) предназначен для хранения и подачи нагретого до рабочей температуры топлива к топке сушильного агрегата.
13. Электрооборудование (кабели для внутренних соединений кабины оператора с агрегатами).
14. Битумопроводы предназначены для подачи (и возврата) битума от нагревателя битума к смесительному агрегату. В состав битумопроводов также входят две установки насосные битумные (одна для приема битума, вторая для подачи битума к агрегату смесительному.
15. Пневмосистема предназначена для подачи сжатого воздуха в пневмоцилиндры агрегатов установки. В состав пневмосистемы входит установки компрессоров, пневмораспределители, манометры, воздухопровод.
16. Комплект металлических подкладных фундаментов.
Вместе с Асфальтосмесительной установкой ДС-18537 можно приобрести:
- Агрегат адгезионной добавки
- Агрегат стабилизирующей добавки
