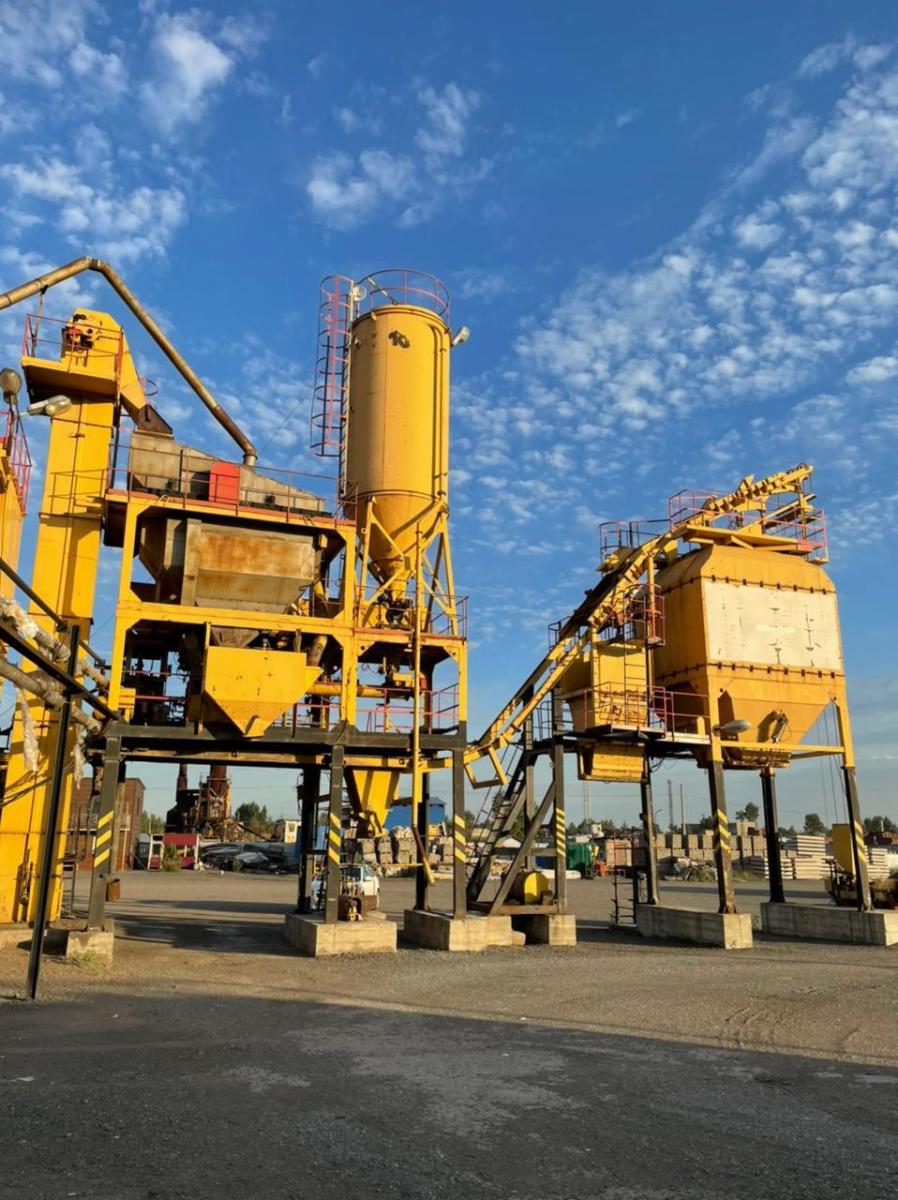

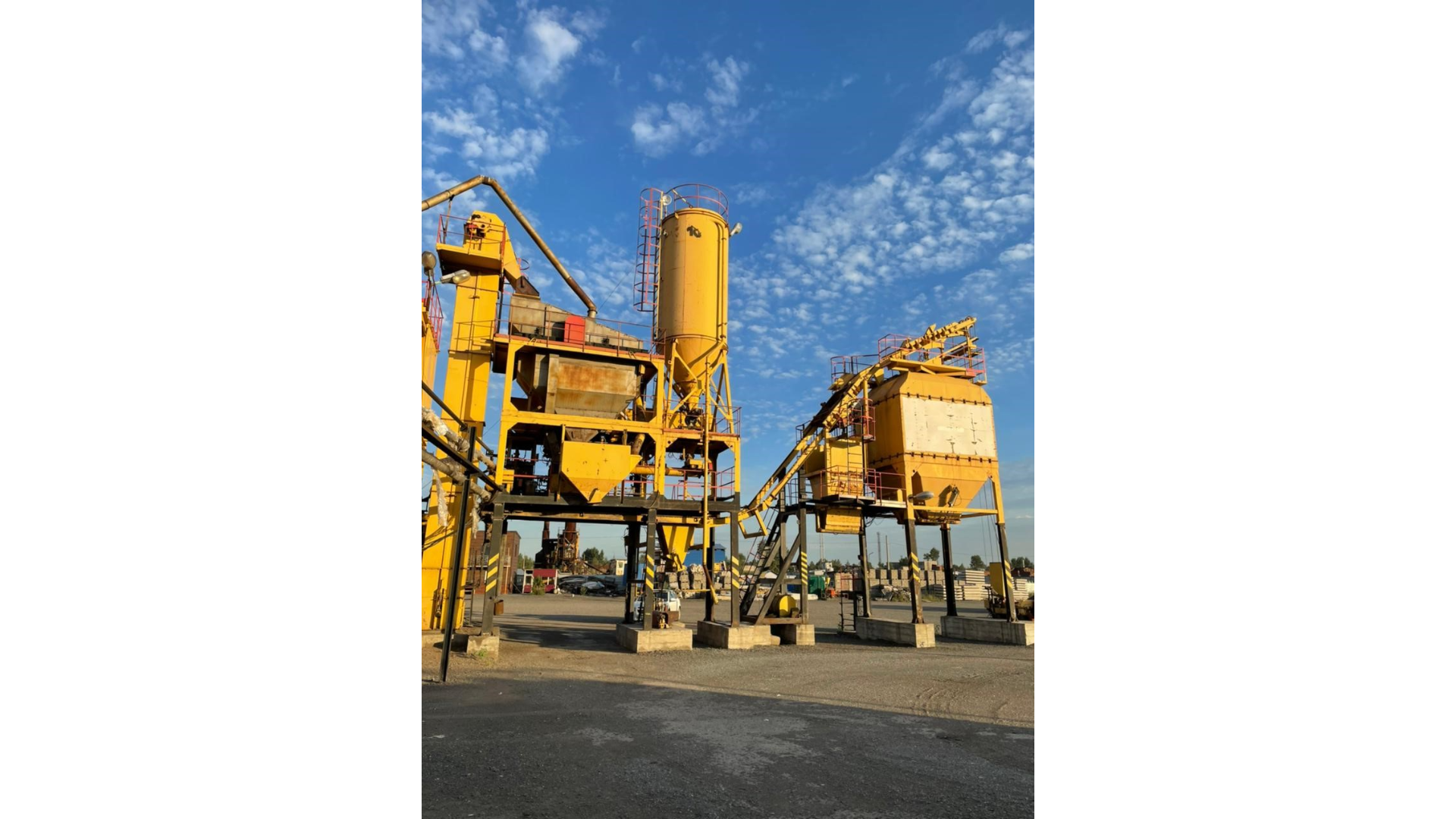

Асфальтосмесительная установка ДС-18537

Состав Асфальтосмесительной установки ДС-18537:

1. Агрегат питания (Производительность до 60 т/час)

Предназначен для предварительного дозирования исходных каменных материалов (отсева и щебня), в соответствии с заданной рецептурой, и подачи их наклонный ленточный конвейер. Агрегат состоит из пяти блоков (вместимость одного бункера V=8 м³) каждый с ленточными питателями и 17-ти метрового ленточного конвейера. Агрегат питания смонтирован как единый узел.

2. Конвейер наклонный. (Производительность при насыпной массе 1,4 т/м до 112 т/час.)

Наклонный ленточный конвейер (L=14 м) предназначен для перемещения каменных материалов от агрегата питания к приемному устройству установки сушильного барабана (L=5,6 м; мощность привода 11 кВт).

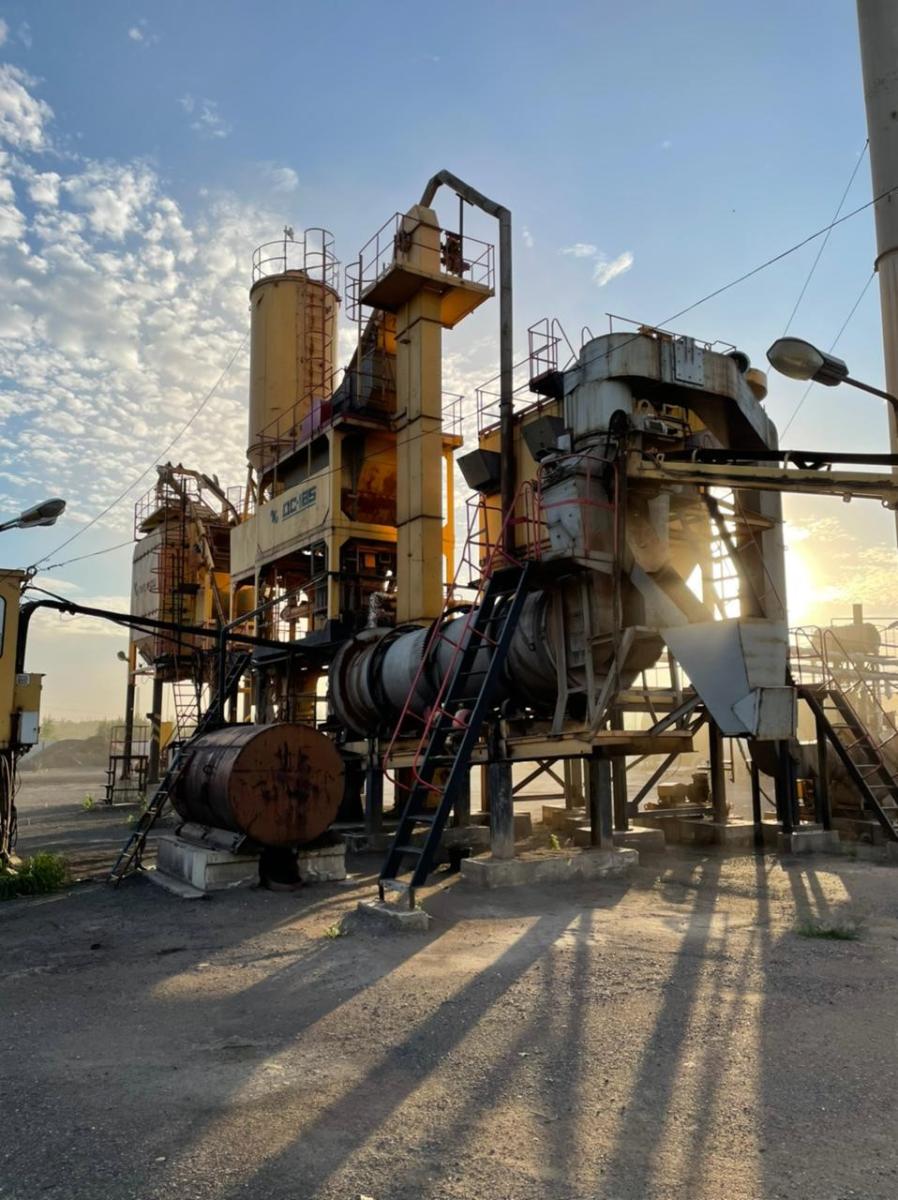

3. Сушильный агрегат

Предназначен для нагрева и сушки каменных материалов до состояния, обеспечивающего приготовление смеси. В состав сушильного агрегата входит: установка сушильного барабана, топочный агрегат для работы на жидком топливе с горелкой (номинальная тепловая мощность горелки 3,2 МВт), система газоочистки на базе рукавного фильтра (площадь поверхности фильтрования 245 м²; производительность по очищаемому газу 16500 м³; кол-во рукавов 120 шт из метаарамидного волокна; номинальная концентрация пыли в очищаемом газе на выходе из фильтра 20 мг/нм³; номинальная производительность дымососа 14000-16000 м³/ч, мощность двигателя привода 55 кВт).

4. Смесительный агрегат

Тип агрегата – со смесителем периодического действия (Двухвальный, лопастной; масса одного замеса 730 кг). Предназначен для сортировки и дозирования на 4 фракции нагретых песка и щебня, дозирования битума, приготовления асфальтобетонной смеси и выгрузки ее непосредственно в автотранспорт или в скип агрегата готовой смеси. Дозирование всех компонентов осуществляется в дозаторах (тип дозаторов – весовые на тензодатчиках). В состав смесительного агрегата входят: элеватор каменных материалов (цепной, вертикальный, производительность до 55 т/час); верхний блок состоит из блока грохота (гирационный), бункера горячекаменных материалов (вместимость не менее 8,3 м³); нижний блок состоит из дозаторов каменных материалов, смесителя и бункера излишков.

5. Агрегат готовой смеси

Предназначен для приема, кратковременного хранения и выгрузки в автотранспорт готовой асфальтобетонной смеси. В состав агрегата готовой смеси входят: накопительный теплоизолированный бункер (V=39 м³/ 70 т), промежуточный бункер для выгрузки некондиционных материалов, эстакада, скип, лебедка, система аварийной остановки скипа.

6. Система опрыскивания

Предназначена для опрыскивания кузовов автотранспорта и скипа бункера готовой смеси дизельным топливом. Состоит из бака и системы трубопроводов.

7. Нагреватель битума

Нагреватель битума предназначен для нагрева битума и теплоносителя до рабочей температуры (тип – периодического действия с жаровыми трубами) и подачи его в дозатор смесительного агрегата. Состоит из цистерны (V=30 м.куб.), топочного агрегата, топливного бака, электрооборудования. Оборудование смонтировано на общей раме.

8. Кабина оператора (Закрытого типа, одноуровневая теплозвукоизолированная)

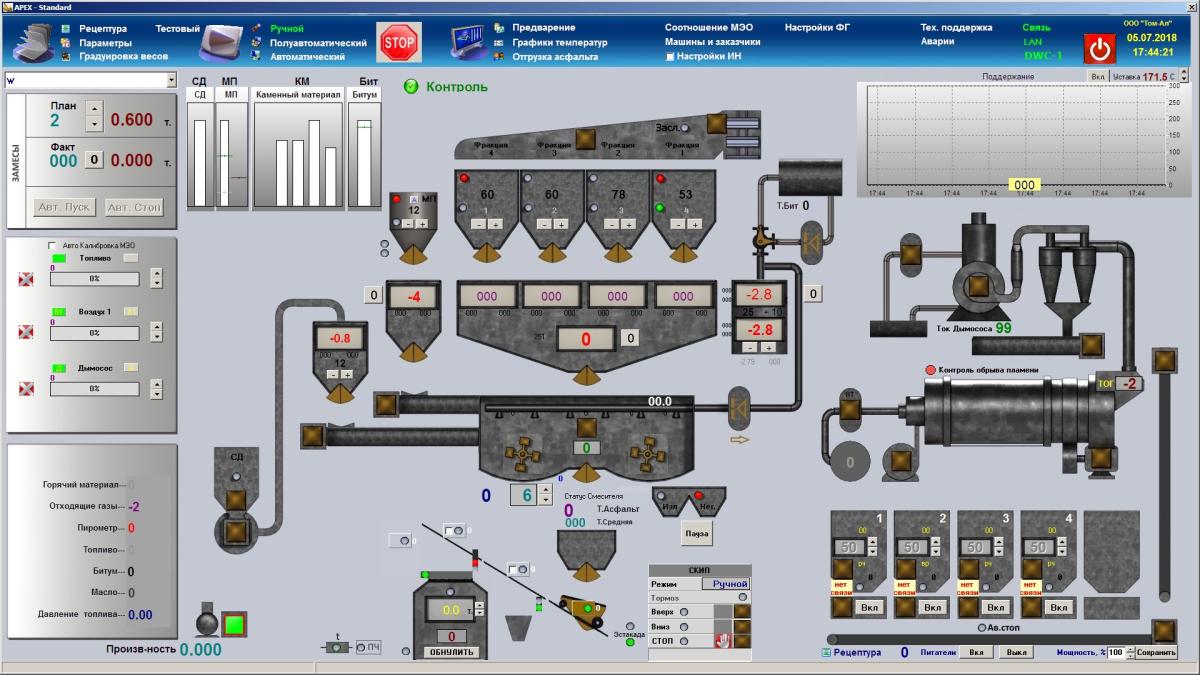

Кабина оператора блока управления является рабочим местом оператора, осуществляющего управление асфальтосмесительной установкой. В кабине оператора размещены: пульт управления, шкаф управления, кондиционер. Внутренние габариты кабины 2900х2100х2000 мм. (Требует ремонта)

9. Топливный бак (V=3 м³)

Предназначен для хранения и подачи нагретого до рабочей температуры топлива к топке сушильного агрегата.

10. Электрооборудование

Контрольные и силовые кабеля для внутренних соединений блока управления с агрегатами (требуют замены).

11. Пневмосистема

В состав пневмосистемы входит установка компрессора (поршневой, двухступенчатый, двухцилиндровый с воздушным охлаждением), пневмораспределители, манометры, рукава, воздухопроводы (требует ремонта).

12. Битумопроводы

Предназначены для подачи (и возврата) битума от нагревателя битума к смесительному агрегату. В состав битумопроводов также входят две насосные установки (тип – шестеренный; производительностью 20 т/ч каждая) для перекачивания битума.

13. Разводка теплоносителя

Предназначена для обогрева: битумных и топливных коммуникаций, смесителя, дозатора битума. Теплоноситель (масло индустриальное, V=450 л) нагревается теплом битума, циркулируя по маслопроводу, установленному в цистерне нагревателя битума. В состав разводки теплоносителя входит насосная станция теплоносителя.

Вместе с Асфальтосмесительной установкой ДС-18537 можно приобрести:

1. Агрегат адгезионной добавки
2. Агрегат стабилизирующей добавки
3. Агрегат собственной пыли
