Коммерческое предложение
Микропроцессорная система управления технологическим процессом приготовления асфальтобетонной смеси «Апекс pro » для АБЗ Номбус и ДС-168.
- Весовое дозирование компонентов асфальтобетонной смеси согласно рецепту:
- фракции каменных материалов (1 фракция);
- фракции каменных материалов (2-5 фракция);
- битум;
- минеральный порошок;
- собственная пыль;
- стабилизирующая добавка.
- Управление агрегатом питателя с помощью частотных преобразователей.
- Управление насосами набора и слива битума с помощью частотных преобразователей.
- Управление регенерацией рукавных фильтров.
- Управление механизмами дозирования фракций (затворы) с помощью датчиков положения.
- Контроль технологического процесса по следующим параметрам:
- датчик разряжения;
- сигнализаторы уровня;
- ток потребления смесителя, дымососа, элеватора каменных материалов и собственной пыли.
- Управление исполнительными механизмами АБЗ:
- последовательный запуск агрегатов;
- последовательный останов агрегатов;
- контроль аварийного останова агрегатов;
- зависимые отключения при аварийном останове агрегатов.
- каменных материалов и отходящих газов;
- теплоносителя;
- топлива;
- смеси в бункере готовой смеси;
- в бункерах горячих сухих материалов;
- фильтров (входная и выходная).
- Измерение температуры готовой смеси при выгрузке из смесителя.
- Три режима приготовления асфальтобетонной смеси:
- ручной;
- полуавтомат;
- автомат.

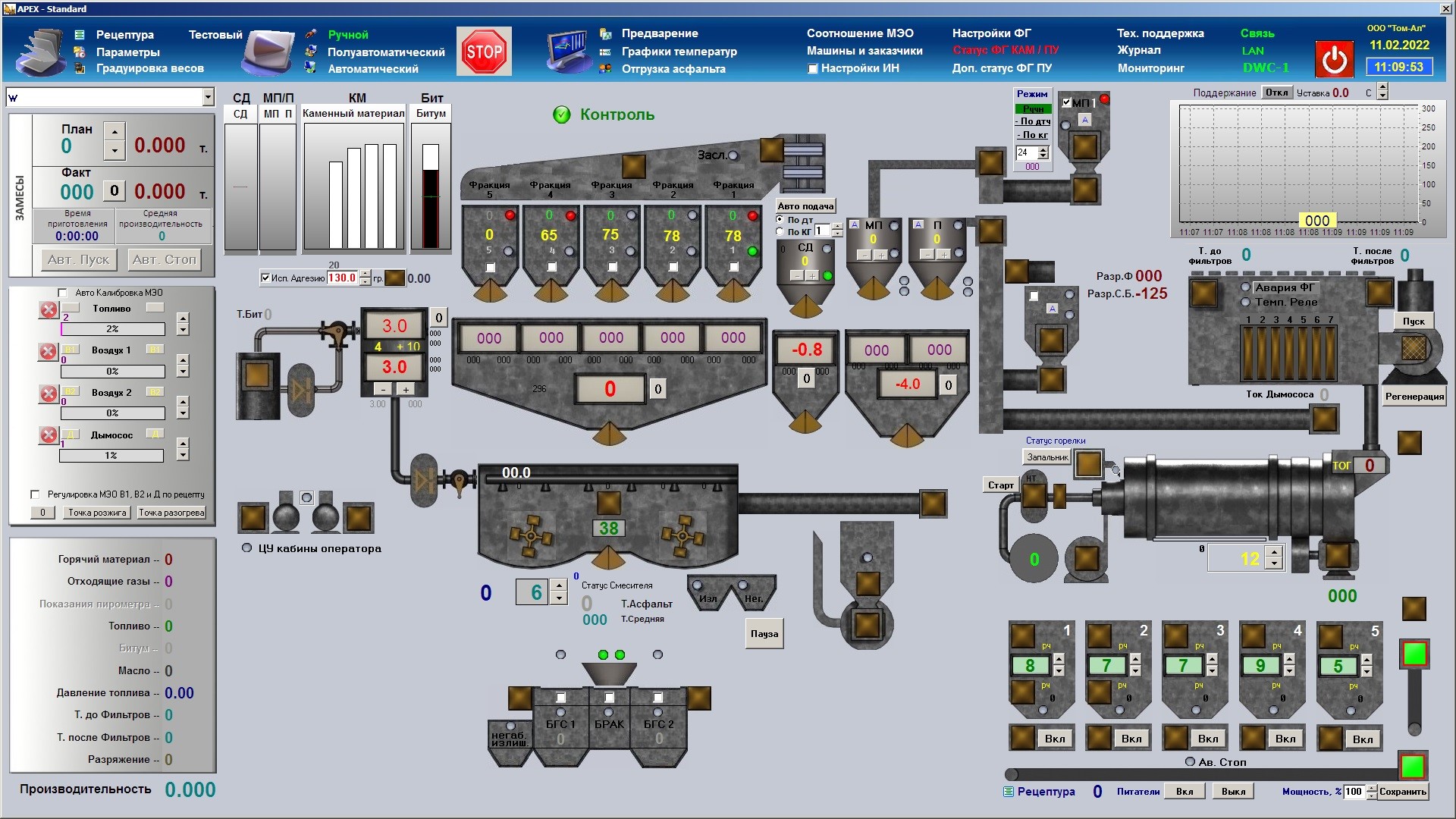

- Визуальное отображение параметров и анимация технологического процесса на экране монитора:
- наличие факела в сушильном барабане;
- ток потребления смесителя, сушильного барабана и дымососа
- мнемосхем контролируемых исполнительных механизмов;
- график изменения температуры каменных материалов на выходе из суш. барабана;
- параметры текущего рецепта;
- настройка предварения (времени опережения закрытия затворов).
- Архивация основных параметров технологического процесса приготовления асфальтобетонной смеси.
В комплект поставки входит:
- Дозирующие весовые контроллеры для дозаторов (ДВК-388, Россия):
- фракции каменных материалов (1 фракция);
- фракции каменных материалов (2-5 фракция);
- битума;
- минерального порошка;
- собственной пыли;
- стабилизирующей добавки.
- Контроллеры входа выхода дискретных и аналоговых сигналов (КАМ-1209, Россия.
- Преобразователь интерфейса (БВВ, Россия).
- Конвертор TCP-IP (LAN convertor TCP-IP, Россия).
- Концентратор (TLN 852, Россия).
- Блок промышленного компьютера (НР) с источником бесперебойного питания (APC, Тайвань) и LCD монитором 24` (Philips, Тайвань).
- Модули гальванической развязки для силового оборудования (Kippribor, Россия).
- Модули гальванической развязки для низковольтного оборудования (Kippribor, Россия).
- Программное обеспечение (с возможностью внесения изменений по требованию Заказчика).
Система управления управляет следующими исполнительными механизмами завода (список корректируется по требованию Заказчика):
Агрегат питания
- Частотный преобразователь (далее – ЧП) питателя предварительного дозирования №1;
- ЧП питателя предварительного дозирования №2;
- ЧП питателя предварительного дозирования №3;
- ЧП питателя предварительного дозирования №4;
- ЧП питателя предварительного дозирования №5;
- Вибратор бункера питателя предварительного дозирования №1;
- Вибратор бункера питателя предварительного дозирования №2;
- Вибратор бункера питателя предварительного дозирования №3;
- Вибратор бункера питателя предварительного дозирования №4;
- Вибратор бункера питателя предварительного дозирования №5;
- Горизонтальный конвейер;
- Грохот конвейера;
- Наклонный конвейер 1;
- Наклонный конвейер 2.
Агрегат сушильный
- ЧП сушильного барабана;
- Насос топлива;
Агрегат смесительный
- Элеватор КМ;
- Грохот 1;
- Грохот 2;
- Заслонка грохота
- Затвор дозирования песка 0-5;
- Затвор дозирования щебня 5-10;
- Затвор дозирования щебня 10-15;
- Затвор дозирования щебня 15-20;
- Затвор дозирования щебня 20-40;
- Весы КМ;
- Смеситель;
- Затвор смесителя;
- Затвор весов МПиП;
- Шнек сброса МПиП;
- Дозирование битума;
- ЧП насоса слива битума;
- Реверс слива битума;
- Компрессор 1;
- Компрессор 2.
Агрегат минерального порошка
- Питатель подачи МП из силоса;
- Шнек 1 подачи МП;
- Шнек 2 подачи МП;
- Аэрация МП;
- Элеватор МП;
- Питатель дозирования МП.
Агрегат пыли
- Питатель подачи пыли из силоса;
- Шнек пыли;
- Аэрация пыли;
- Элеватор пыли
- Шнек пыли 1;
- Шнек пыли 2.
Агрегат целлюлозной добавки
- Элеватор АЦД;
- Затвор питателя;
- Дозирование АЦД.
Газоочистное оборудование
- Дымосос;
- МЭО дымососа закрыть;
- МЭО дымососа открыть;
- Регенерация секции 1;
- Регенерация секции 2;
- Регенерация секции 3;
- Регенерация секции 4;
- Регенерация секции 5;
- Регенерация секции 6;
- Регенерация секции 7;
- Регенерация секции 8;
- Регенерация секции 9;
- Регенерация секции 10;
- Регенерация секции 11;
- Вентилятор;
- Заслонка холодного воздуха.
