Весна 2024 г. Монтаж, пусконаладка и запуск Микропроцессорной системы управления (МСУ) «Apex-Standart» на АЗ ДС-16837

Проведены работы монтажу, пусконаладке и запуску Микропроцессорной системы управления (МСУ) «Apex-Standart» на асфальтобетонном заводе ДС-16837 в ООО «Стройсервис» г. Красноярск.


Специалистами ООО «Вершина» были проведены следующие виды работ:

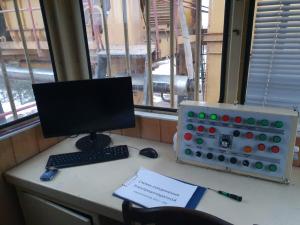

1. Монтаж Микропроцессорной Системы Управления (МСУ) в кабине оператора, выполняющей следующие функции:
- весовое дозирование компонентов асфальтобетонной смеси согласно рецепту (четыре фракции каменных материалов, битума, минерального порошка и пыли);
- управление агрегатом предварительного дозирования с помощью частотных преобразователей (5шт);
- управление насосом слива битума с помощью частотного преобразователя (1шт);
- управление двигателями сушильного барабана с помощью частотного преобразователя (1шт);
- управление исполнительными механизмами АБЗ (последовательный останов объектов, контроль аварийного останова объектов, зависимые отключения при аварийном останове объектов);
- измерение температуры (битума в магистрали, каменных материалов в течке, отходящих газов, готовой асфальтобетонной смеси, температура КМ в горячем бункере фракция 0-5, 5-10);
- три режима приготовления асфальтобетонной смеси (ручной, полуавтомат, автомат);
- отображение параметров технологического процесса на экране монитора (мнемосхемы контролируемых исполнительных механизмов, графики изменения температуры каменных материалов на выходе из суш. барабана, гистограммы дозирования компонентов асфальтобетонной смеси, параметры текущего рецепта, параметры упреждения);
- архивация основных параметров технологического процесса приготовления асфальтобетонной смеси.

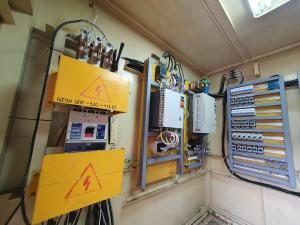

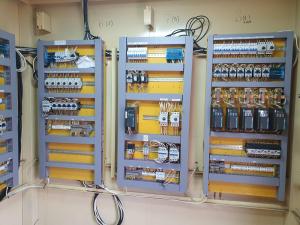

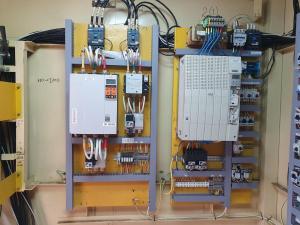

2. Монтаж электрооборудования, включая силовую часть в кабине оператора:
- замена, прокладка и подключение силовых и сигнальных кабелей до распределительных коробок и исполнительных механизмов;
- подключение электродвигателей исполнительных механизмов к силовому шкафу;
- в состав силовой части входит электрооборудование (защитное и пускорегулирующее), необходимое для управления исполнительных механизмов АБЗ ДС-16837;
- в состав пульта управления входит коммутационное оборудование и органы управления исполнительными механизмами.

3. Ремонт пневмооборудования:
- монтаж шкафов пневмоуправления на 10 каналов и на 4 канала;
- монтаж пневмотрубки;
- замена пневмоцилиндров;
- замена фитингов;
- подключение шкафов пневмоуправления к пульту управления.

4. Пусконаладочные работы, ознакомление персонала с программным обеспечением и эксплуатационной документацией, а также выпуск асфальтобетонной смеси в количестве 500т.

По завершению пусконаладочных работ асфальтосмесительная установка ДС-16837 была выведена на свою проектную мощность.
